Vad är hetluftslödning eller varmluftslödning?

Hetluftslödning är en metod för att löda elektroniska komponenter eller löda bort befintliga lödningar genom att använda en varm luftström. Metoden innebär att man använder en hetluftsstation som genererar en koncentrerad ström av varm luft. Hetluftslödning används vanligtvis när man arbetar med ytmonterade komponenter och komplexa kretskort som har flera lager och täta komponenter. Den varma luftströmmen riktas mot de områden där lödning behövs. För att använda hetluftslödning placerar man komponenten på kretskortet och riktar varm luft mot lödområdet. Temperaturen och flödet av den varma luften justeras beroende på komponenternas och lödmaterialets specifikationer. När den varma luften träffar lödpunkten smälter lödtennet och skapar en stark elektrisk koppling.



När använder man hetluftslödning eller varmluftslödning?

Hetluftslödning kan användas för att utföra olika typer av lödningar, inklusive montering av komponenter, reparation av trasiga kopplingar och borttagning av befintliga lödningar. Det är en effektiv och noggrann metod som möjliggör snabb och pålitlig lödning utan att riskera överhettning eller skada på känsliga komponenter. Hetluftslödning är vanligt förekommande inom elektronikproduktion, telekommunikation, medicinsk utrustning och fordonsindustrin.



Hetluftsmunstycken

Hetluftsmunstycken eller varmluftsmunstycken används tillsammans med en hetluftsstation. De är speciellt utformade för att rikta och koncentrera den varma luftströmmen på det område som ska lödas eller värmas upp. Venso har ett stort sortiment av hetluftsmunstycken i olika former och storlekar för att passa all möjliga behov och tillfällen. Genom att använda olika typer av munstycken vid hetluftslödning kan man anpassa och justera luftflödet och fördelningen av den varma luften. En del munstycken har smala spetsar för att rikta luftströmmen på specifika små områden, medan andra har bredare munstycken för att kunna täcka ett större område. Munstyckena kan enkelt bytas ut eller ersättas beroende på applikationen och de krav som lödningen eller uppvärmningen har.

Utforska Vensos sortiment av hetluftsmunstycken här



Hetluftsstationer från Venso

Vid hetlutfslödning använder man en hetluftsstation.
Venso har flera olika hetluftsstationer eller varmluftsmaskiner att välja mellan, både eldrivna och trycluftsdrivna.

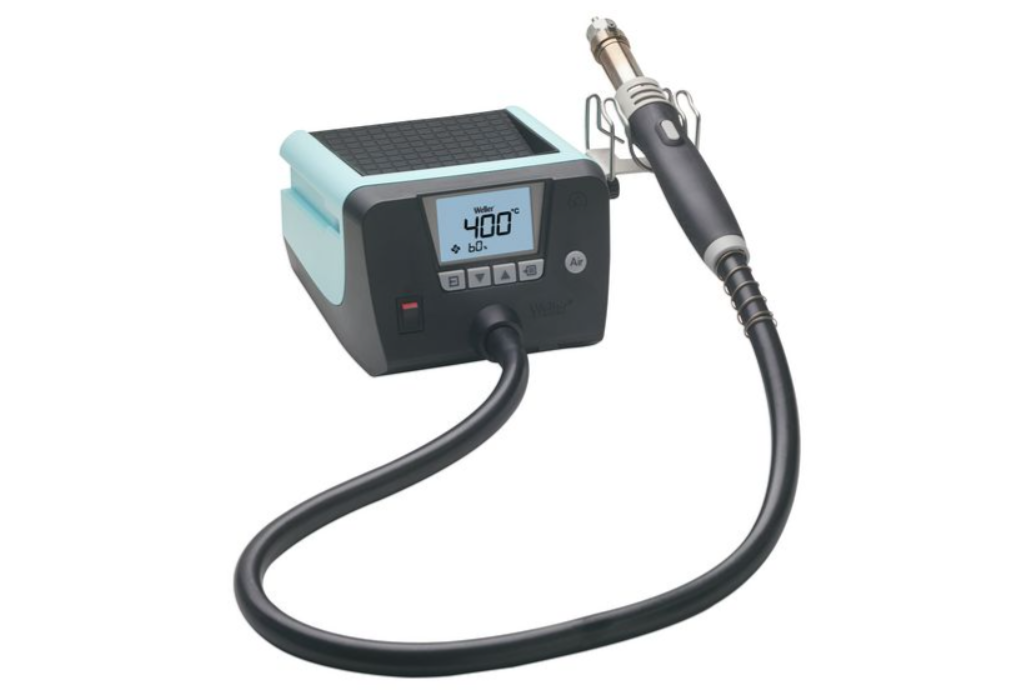

WTHA 1 Hetluftsstation med inbyggd pump, 900W

WTHA 1 är en kraftfull hetluftssta och luftflöde regleras enkelt via en intuitivt display, knapp och menysystem. Stor digital LC-Display och möjlighet att programmera upp till 5st förinställda luftflöde/temperatur-profiler. Stort utbud av hetluftsmunstycken finns som passar till hetluftspennan, som aktiveras via fingerswitch. WTHA 1 levereras med TNR 40 Hetluftmunstycke rakt, Ø 4.0mm.







WHA 3000P Hetluftsstation, 700W, Inbyggd Pump

Med denna kraftfulla hetluftsstation byter du enkelt en mängd olika ytmonterade komponenttyper. Dess system för hetlufts-munstycken ger en oöverträffat effektiv värmeöverföring med sin kombination av kontakt och hetluft. Stationen är utrustad med inbyggd pump som förser den 700 watts hetluftspennan med steglöst reglerbart luftflöde. Även temperaturen är givetvis steglöst reglerbar vid hteluftslödning, mellan 50-550 grader C. Via LCD-displayen på stationens framsida kan man lagra processparametrar för upp till 10st lödprofiler för maximal repeterbarhet. Man kan i tre steg styra följande parametrar: Temperatur, luftflöde och tid i varje processteg. Även temperaturen på en inkopplad värmehäll för undervärme kan styras på detta vis. Vidare är WHA 3000P försedd med en ingång för en extern temperatursensor typ K för att underlätta en enkel men effektiv processövervakning, RS 232 port, samt ingång för styrning via fotpedal.







WAD 101 Hetluftsstation 100W

Weller WAD 101 har inbyggd digital processor för att åstadkomma korrekt temperatur vid varmlufts- & hetluftslödning. Hetluftpennan HAP 1 följer med som standard, samt munstyckena R04 och R06. Ett stort utbud av munstycken samt verktyg gör WAD 101 idealisk i många löd-/avlödningsapplikationer förytmonterade komponenter. WAD 101 ansluts till ren, torr tryckluft eller kvävgas.

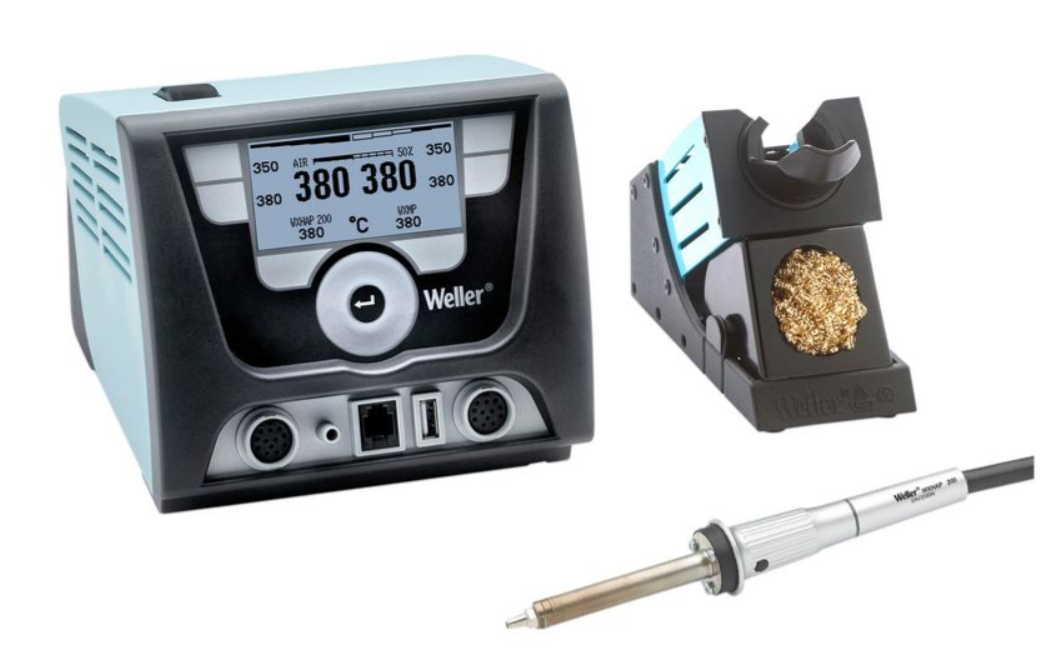

WXA 2010 Hetluftsstation, 2 utg. m. WXHAP200 Set

WXA 2 är grundenheten i systemet WXA 2010 Hetluftsstation. Den har dubbla utgångar och levereras med den nyutvecklade hetluftspennan WXHAP 200 i Set med stället WDH 30. Utöver WXHAP 200 kan samtliga lödverktyg i WX-sortimentet anslutas till stationen. Tex. Microlödpennan WXMP, Pincettlödpennan WXMT, båda med aktiva spetsar eller 120W-Lödpennan WXP 120. Samtliga lödverktyg är försedda med rörelsesensor för aktivering efter energisparläge. Således behövs inga speciella brytarställ för att spara lödspetsar. Den elektroniska kontrollenheten i stationen identifierar vilka verktyg som är anslutna och reglerar automatiskt till rätt parametrar. Vidare är WXA 2 försedd med en stor digital display för aktuell och inställd temperatur samt USB för temperaturövervakning, processkontroll och extern programmering. Temperaturjustering sker bekvämt via en robust touchscreen och ett vrid-och-klicka hjul. Även luftflödet är steglöst reglerbart via ett separat reglage. Luftflödet till hetluftspennan genereras av externt ansluten tryckluft. Arbetstrycket på den rena och oljefria tryckluften bör ligga mellan 4-6 bar. Munstycken till hetluftspennan WXHAP 200 är HAP-Munstycken.
